Eagle 3.1

Máquina para contagem de chapas de papelão ondulado

Precisão

A Eagle 3.1 tem precisão de 99,7% na contagem e reconhece os padrões de papelão mesmo estando com imperfeições na pilha. Existe uma alta tolerância a falhas na contagem. Os resultados podem ficar armazenados na máquina ou na nuvem para consulta posterior.

Tecnologia

A Eagle 3.1 utiliza um sistema de visão computacional e algoritmos de controle de ultima geração para contar papelão ondulado com precisão e agilidade. Usando conceitos de machine learning a máquina se auto ajusta e aprende a cada medição efetuada.

Velocidade

A tela “touch” permite um rápido acionamento dos comandos e facilidade na visualização dos resultados. O sistema pode ser ajustado para ler mais de 800 chapas em 10 segundos. É possível realizar a integração com impressores ou outros sistemas.

Conheça a Eagle 2.0: Case de sucesso Irani Papel e Embalagem S/A


Sobre a Eagle 3.1

A leitura ocorre por visão computacional. O equipamento armazena cada imagem das medições na nuvem (ou rede local) o que permite a consulta futura. Existe a possibilidade de interligação com impressoras e outros sistemas de controle de produção. Com a Eagle 3.1 fica garantida a precisão na contagem, na entrega e maior controle da qualidade e produção.

A Eagle 3.1 contempla melhorias significativas em relação ao modelo Eagle 2.0.

Ela contempla um novo sistema de deslocamento vertical mais robusto e durável, sistema de deslocamento horizontal otimizado com guias lineares e rolamentos lineares e também, a inclusão de sensores indutivos para posicionamento. Também consta a última versão do software que foi inúmeras vezes testado em campo, otimizado e atualizado.

  1. Base para para chumbar a máquina no chão da fábrica. Caso o cliente desejar, é possível fabricar a máquina com rodas para movimentação.
  2. Sistema de captura de imagens importado da Alemanha;
  3. Sistema de controle por CLP industrial com alto grau de proteção, próprio para uso em diferentes fábricas;
  4. Sistema automático de contagem com memória interna de armazenamento (uma vez que o operador der o comando pela tela, a máquina se auto ajusta e efetua a contagem);
  5. Monitor touch colorido de 23” de fácil operação e intuitivo;
  6. Seleção de onda por tipo (A, B, C ou E);
  7. Seleção de onda (simples, dupla, tripla);
  8. Altura de medição 2 metros (passível de ampliação – sob avaliação);

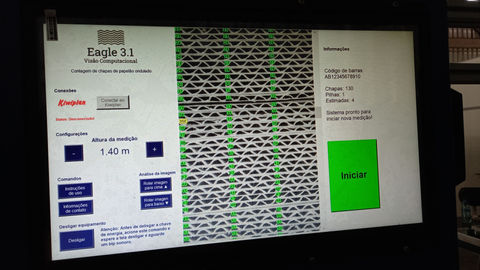

  9. Indicação da quantidade de chapas e exibição da imagem da pilha no painel;
  10. Ajuste automático de foco com base no posicionamento da pilha (distância ótima de medição) através de sensor laser;
  11. Ajuste de posicionamento de pilha com range de 70 cm;
  12.  Fator de multiplicação (de acordo com o número de pilhas disponíveis na esteira);
  13. Taxa de acerto de contagem: 99,8% (baseado em testes reais de fábrica erro de 1 chapa/450);
  14. Sistema de iluminação LED para correção do grau de luminosidade;
  15. Botão LD;
  16. Botão de emergência;
  17. Pintura eletrostática;
  18. Máquina monofásica 220V;
  19. Leitor de código de barras sem fio;
  20.  Seleção rápida de altura de pilha;
  21.  Atende ao disposto na norma NR12;
  22.  Fechamento completo do sistema de movimentação e captura de tela;
  23.  Sistema de deslocamento vertical otimizado com guias lineares e buchas lineares evitando assim vibrações;
  24.  Velocidade de medição por pilha: ±12 segundos (versão TOP: 8 segundos);
  25.  Otimização do sistema de posicionamento com sensores indutivos (maior vida útil);
  26.  Tomada padrão industrial;
  27.  Sistema de armazenamento interno de imagens com 2 SSD´s de 240 Gb espelhados;
  28. Temperatura de trabalho: 5 – 40 ºC;
  29. Manual de instruções + manual de manutenção;
  30. Dimensões/peso do equipamento: 123 x 55 x 250 h (cm)
  31.  Peso aprox.: 70 Kg
